木の俣発電所

木の俣発電所は、第一期とちぎ新時代創造計画に基づくエネルギーの安定確保を図るとともに、国の石油代替エネルギー政策と相まって、水力エネルギーの開発と地域振興への寄与を目的に、那珂川上流の流水を利用した発電所です。

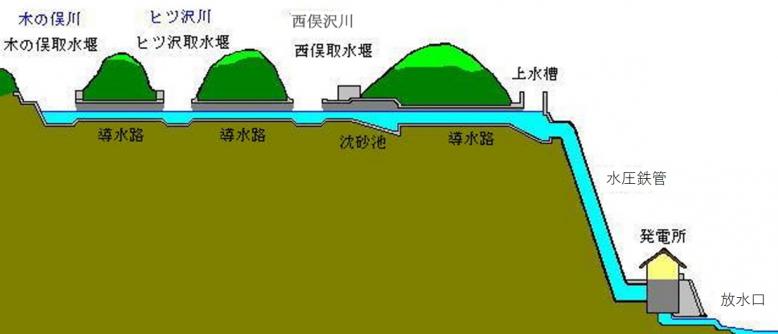

那珂川水系の木の俣川、ヒツ沢川、西俣沢川にそれぞれ取水堰を設け、最大で毎秒2.20立方メートルの水を取り入れ、導水路(長さ約3.4km)で上水槽まで水を導き、水圧鉄管を経て、約206mの高低差を利用し最大3,600kWの発電を行っています。


kinomata




木の俣取水堰の写真木の俣取水堰

木の俣川の水を取り入れるため、川をせき止め取水する施設です。

急峻な山奥にあるため、点検時は導水路の水を抜き導水路の中を歩いて行きます。




ヒツ沢取水堰の写真ヒツ沢取水堰

ヒツ沢川の水を取り入れるため、川をせき止め取水する施設です。

急峻な山奥にあるため、点検時は導水路の水を抜き導水路の中を歩いて行きます。




西俣取水堰の写真西俣取水堰

西俣沢川の水を取り入れるため、川をせき止め取水する施設です。

隣接した沈砂池には3つの取水堰から流着したゴミを除去する除塵設備があります。






木の俣発電所水圧鉄管の写真水圧鉄管

3つの川から取った水は高低差約206mを利用して発電を行うため、この管を通って発電所へ流れ込みます。














木の俣発電所建屋の写真木の俣発電所

木の俣発電所の全景です。

水車は、横軸単輪二射ペルトン型で、最大出力は、3,600kWです。左に水圧管の一部が見えます。
