矢の目ダム(那須町)の概要

矢の目ダム(那須町)

計画諸元及び付帯施設

堤体

河川名

板敷川(那珂川水系)

満水面積

0.139 km²

ダムの名称

矢の目ダム

集水面積

8.6 km²

位置

那須町豊原

堤頂標高

387.00m

型式

傾斜コア型フィルダム

常時満水位

382.50m

堤高

29.0m

計画洪水位

384.50m

堤長

187.0m

天端巾

8.0m

堤体積

593,154 m³

法面勾配

上流4.4割

下流2.5割

総貯水量

1,100,000 m³

貯水効率

1.58

有効貯水量

940,000 m³

ダム利用回数

1.40

堆砂量

160,000 m³

基礎地質

凝灰角礫岩

洪水吐

型式

側溝越流式

越流堰長

62.0m

基準雨量

162.2 mm/hr(1/200年)

越流水深

2.0m

設計洪水量

380m³/s(1/200年×1.2)

減勢工型式

3.型静水池

取水設備

型式

フローティングタイプ型

取水位

EL382.5~372.20m

最大取水量

0.54m³/s

利用水深

10.30m

仮排水

トンネル

型式

2R標準馬蹄型 2R=3.5m

仮排水路

93.0m³/s

延長

L=375.6m


  • 付帯施設

      水塩揚水機場

      水封式水中モーターポンプφ250mm×120kW×2台

      全揚程  H=63.0m

      吐出量  Q=6.60m³/min

      送水管  L=5,597m(中重送水管φ500mm  L=3,442m  水塩送水管φ400mm  L=2,155m)

  • ダムの用途

      農業用水の供給を目的とする

      事業期間  昭和51年度~平成13年度

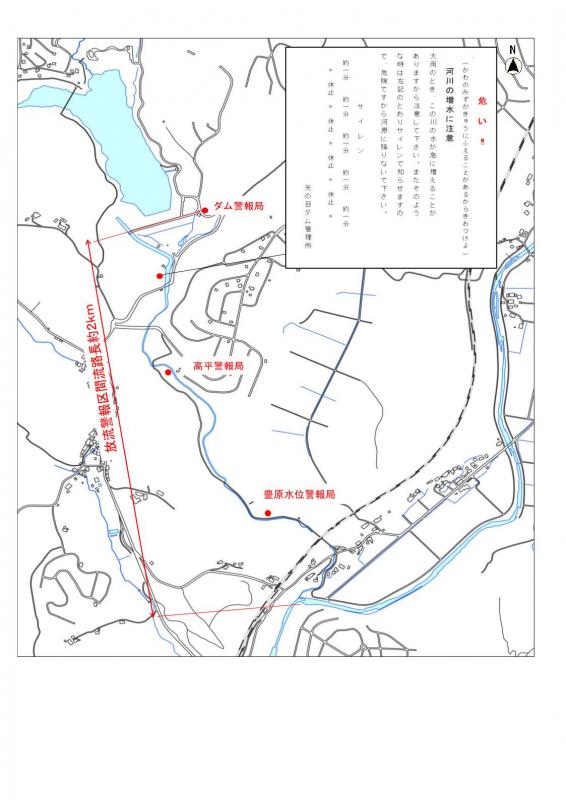

放流警報看板(立札)の情報

aaa

位置図(PDF:511KB)
