芳賀台地地区の施設を紹介します【その2】

芳賀台地の水で潤う農業【その2】

台地を潤す「取水」の起点

◉森田頭首工

頭首工は、河川を堰き止めて農業用水を取水するための施設です。本事業では、那珂川水系荒川に全可動堰構造の『森田頭首工』を新設し、最大毎秒1.763立方メートルの取水が可能となっています。

天然アユの溯上が多いことに配慮し、右岸側には階段式魚道、左岸側には粗石付き斜路式魚道を設けています。
斜路式魚道では、自然石を千鳥状に配置することで、その背後に水のよどみを生じさせ、アユが溯上しやすい環境を整えています。

森田頭首工諸元

位置：栃木県那須烏山市森田（那珂川水系荒川）
形式：フローティングタイプ
堤長：63.1メートル
取水位：TP64.49メートル（堰上げ水位）
取水量：毎秒1.763立方メートル
年間総取水量：1,260万立方メートル
洪水吐ゲート：シェル構造ローラーゲート23.3×1.7メートル×2門（電動）
土砂吐ゲート：起伏ゲート付シェル構造ローラーゲート10.6×2.0メートル×1門（電動）
取水口ゲート：スライドゲート（2.2×1.2メートル×2門（電動））
魚道：2か所（右岸側：階段式魚道（幅3メートル）、左岸側：粗石付き斜路式魚道幅（5メートル））
管理橋：全長67.4メートル・有効幅員1.80メートル（鋼床版単純H桁橋）

hagadai02

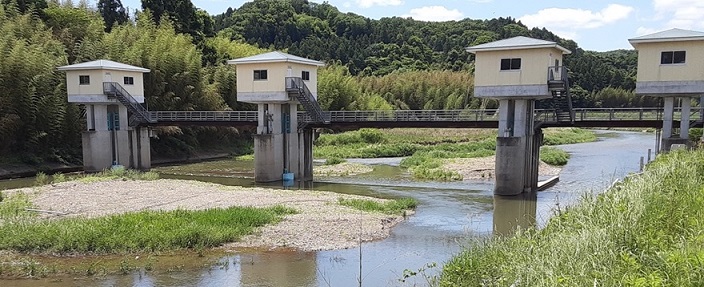

森田頭首工
