芳賀台地地区の施設を紹介します【その3】

芳賀台地の水で潤う農業【その3】

取水した用水を調整池へ送る

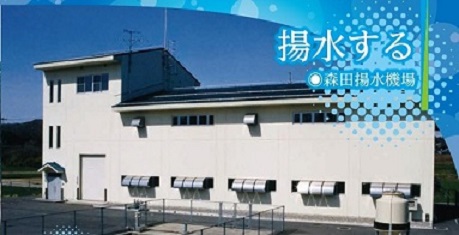

◉森田揚水機場

森田頭首工で取水された用水は、この森田揚水機場から約2.5km先にある塩田調整池まで圧送されます。森田揚水機場と塩田調整池との間には、約69メートルの標高差がありますが、計4台のポンプにより、最大毎秒1.763立方メートルの水を送ることが可能です。

また、森田揚水機場には、ポンプ機側操作盤や遠隔操作盤のほか、隣接する森田頭首工の遠隔操作設備、放流警報設備、放送設備、監視操作設備などが設置されています。

森田揚水機場諸元

位置：栃木県那須烏山市森田
構造形式：RC構造2階建13.1×30.8メートル
面積：地下部397平方メートル、1階116平方メートル、2階99平方メートル

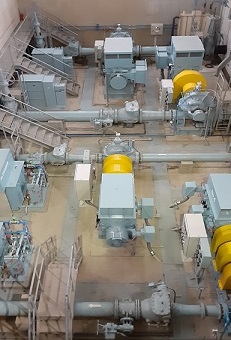

ポンプ形式：横軸両吸込単段渦巻ポンプ
ポンプ口径・台数：φ350ミリメートル×2台、φ500ミリメートル×2台
ポンプ全揚程：H＝79メートル
計画揚水量：Q＝毎秒0.292立方メートル×2台、Q＝毎秒0.590立方メートル×2台
電動機出力：320キロワット×2台、630キロワット×2台
抵抗器：液体抵抗器（起動及び速度制御）×2台、金属抵抗器（起動）×2台
