芳賀台地地区の施設を紹介します【その6】

芳賀台地の水で潤う農業【その6】

用水を吐水槽へ送る

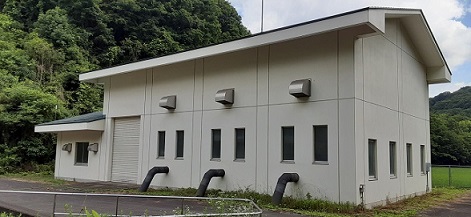

◉菅又揚水機場

菅又調整池に貯水された農業用水は、堤体取水塔から導水管を通じて、この菅又揚水機場により小宅吐水槽へ直接圧送されます。

塩田揚水機場と同様に、調整池の水位がポンプより高い位置にあるため、一般的な揚水機場に見られる吸水槽は設置されていません。

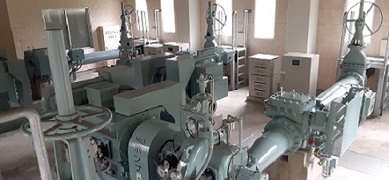

本機場と吐水槽との標高差は約70mありますが、3台のポンプによって最大毎秒0.672立方メートルの用水を送水することが可能です。

菅又揚水機場諸元

位置：栃木県芳賀郡茂木町大字上菅又
構造形式：RC構造平家建10.8×22.6メートル
面積：建築面積265平方メートル、延床面積244平方メートル
ポンプ形式：横軸両吸込単段渦巻ポンプ
ポンプ口径・台数：φ350ミリメートル×3台
ポンプ全揚程：H＝78メートル
計画揚水量：Q＝毎秒0.224立方メートル×3台
電動機出力：250キロワット×3台
抵抗器：金属抵抗器（起動）
